خط بسته بندی جعبه جعبه کارتن تمام اتوماتیک 800 میلی متری 200-1000 میلی متر 5-6 قطعه / متر

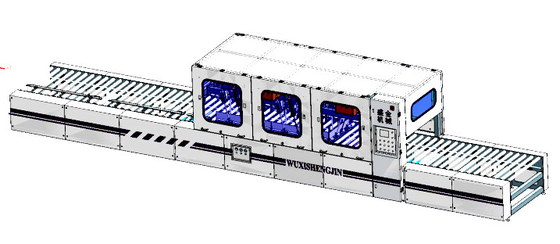

بسته بندی جعبه کارتن تمام اتوماتیک BZ800

1. استفاده:

پرس چسب جایگزین بسته بندی کارتن سنتی به نوار چسب صرفه جویی در هزینه کار نیاز دارد.

2. اندازه جعبه

عرض جعبه:200-1000 میلی متر

طول جعبه:400-2400 میلی متر

ضخامت جعبه:50-300 میلی متر

3. قابلیت :5-6 قطعه در متر

4. دستورالعمل برای هر بخش فرعی

(1) بخش نوار نقاله اول

اولین نوار نقاله برای انتقال جعبه های بسته نشده طراحی شده است.ابعاد بیرونی 3580 × 1800 × 900 میلی متر (L * W * H)، ارتفاع کار 800 میلی متر، 24 غلتک فولادی ضد زنگ جعبه انتقال است، جعبه ها می توانند به صورت متوالی و پیوسته منتقل شوند.

(2) قسمت دوم اسپری و بسته بندی

قسمت دوم برای انتقال جعبه های بسته بندی و پاشش چسب طراحی شده است.اسپری و بسته بندی قسمت جلویی، انتهای جانبی، انتهای پشتی.ابعاد بیرونی 4930 × 1800 × 2200 میلی متر (L * W * H) است. ارتفاع کار 800 میلی متر، 33 غلتک فولادی ضد زنگ جعبه ها را منتقل می کند، جعبه ها می توانند به صورت متوالی و پیوسته منتقل شوند.دستگاه متوقف می شود و بافل جلویی و جانبی موقعیت دقیق جعبه ها را حرکت می دهد.وقتی سر فوتوالکتریک خاموش جعبه ها را می گیرد.

در همان زمان، سرهای پاشش جلو و جانبی شروع به حرکت می کنند و چسب را روی جلو و کنار جعبه ها می پاشند، سپس وقتی سر اسپری تمام شد، سیلندر پنوماتیک برچسب فشار را پایین می آورد، عمل آب بندی را کامل می کند، سپس دستگاه شروع به کار می کند. و به حرکت جعبه ها به جلو ادامه می دهد.هنگامی که سر فوتوالکتریک برای گرفتن بسته، معکوس کردن و خاموش شدن دستگاه، بافل پشتی بالا می رود، جعبه های بسته بندی را در جای خود قرار دهید، در همان زمان، سر اسپری انتهای پشتی شروع به حرکت می کند و چسب را روی انتهای پشت بسته بندی می پاشد. جعبه ها.سپس هنگامی که سر اسپری به پایان رسید، سیلندر پنوماتیک برچسب فشار را پایین می آورد، عمل بسته شدن پشتی را کامل می کند.سپس دستگاه شروع به کار می کند و به ارسال جعبه های بسته بندی تمام شده ادامه می دهد.دستگاه ذوب چسب روباتک)

(3) قسمت سوم خروجی

قسمت سوم برای انتقال جعبه های بسته بندی تمام شده طراحی شده است، ابعاد بیرونی 4930 × 1800 × 2200 میلی متر (L * W * H) ارتفاع کار 800 میلی متر، 15 غلتک فولاد ضد زنگ جعبه انتقال است، جعبه ها می توانند به صورت متوالی و پیوسته منتقل شوند.
